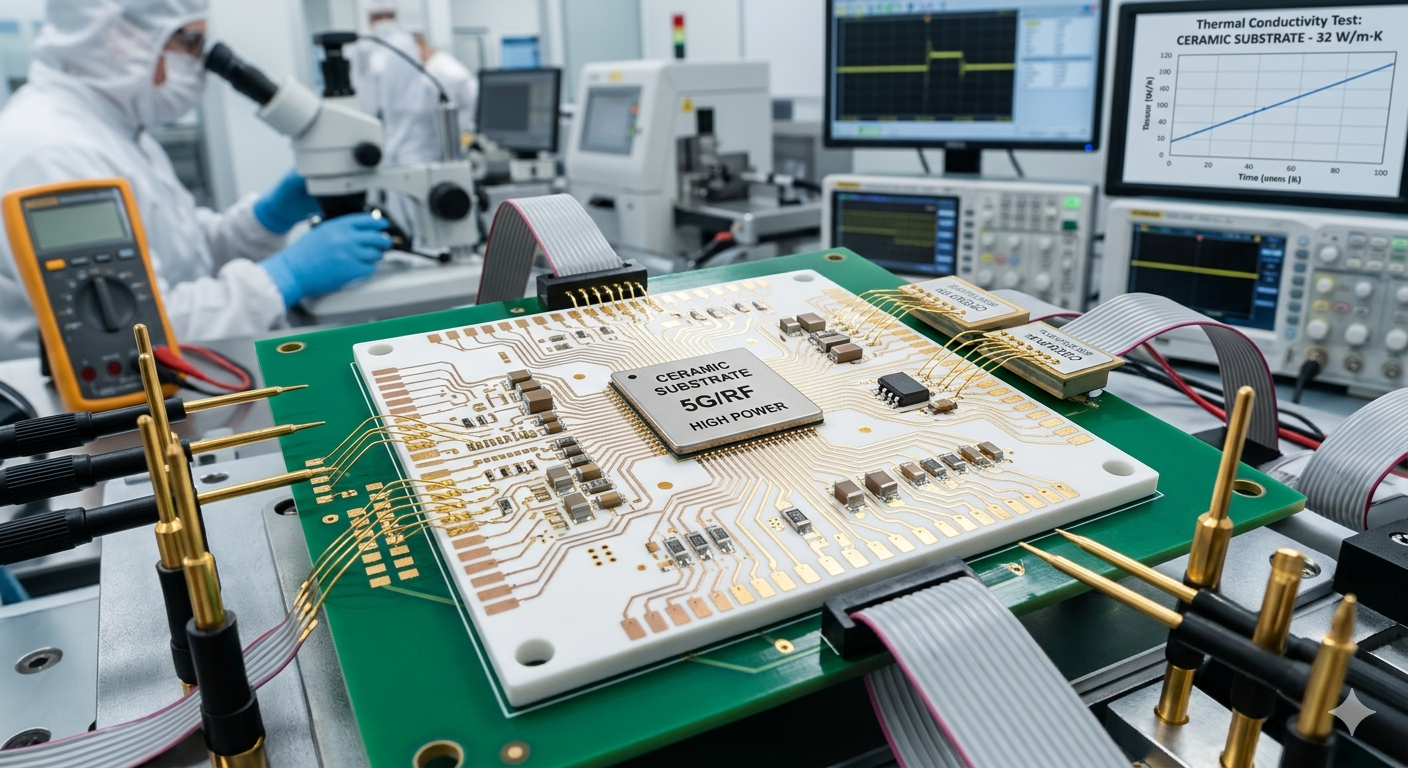

A tellus subiectum lamina tenuis, rigida facta ex materiis ceramicis provectis — ut alumina, aluminium nitridum, vel oxydatum beryllium — uti iacuit fundamentalis in fasciculo electronico, modulorum potentiae, et conventuum ambitu. Refert quia eximia componit scelerisque conductivity , electrica insulatio et mechanica stabilitas in viis quae polymerus vel metalla traditum subiecta simpliciter aequare non possunt, eam facit necessariam per EV, 5G, aerospace et medicinae industrias.
What Is a Ceramic Substrate? Definitio manifesta
A tellus subiectum utrumque subsidium mechanicum et thermae/electricae interfaces in systematis electronicis summus effectus est. Secus tabulae ambitus impressorum (PCBs) ex compositis epoxy-vitreis factis, subiectae ceramicae ab inorganicis, non-metallicis compositae sunt, iis praestandis in altioribus temperaturis et sub condiciones potentiae altae.
Verbum "substratum" in electronicis refert basim materiam super quam cetera membra - transistores, capacitores, resistores, vestigia metallica - reponuntur vel religantur. In substratis ceramicis, ipsum stratum basis haec componentium criticum efficit potius quam tabellarius passivus.
Ceramicum subiectum globalis mercatus circiter pensus est USD 8.7 billion in 2023 et proiicitur ad super USD 16.4 sescenti ab 2032 acti explosivum vehiculorum electricorum, 5G stationum basium et potentiae semiconductorum.
Clavis Genera Ceramic Substrates: Quae Materia Aptat Applicationem tuam?
Plerumque utuntur materiae substratae ceramicae singulae offerunt distinctas mercaturas inter sumptus, effectus scelerisque, et proprietates mechanicas. Rectum genus eligendum est criticum ad systema firmitatis et longitudinis.
1. alumina (Al₂O₃) Ceramic Substratum
Alumina maxime late ceramic subiecta materia , rationem super 60% of global productionis voluminis. Cum scelerisque conductivity of 20-35 W/m·K aequat ac parabilis. Puritas gradus ab 96% ad 99,6% discurrit, cum puritate superiori tradens melius proprietates dielectricas. In electronicis consumere, sensoriis autocinetis et modulis ductilibus, late usus est.
2. Aluminium Nitride (AlN) Ceramic Substratum
AlN tellus subiecta summa scelerisque conductivity offerunt in amet optiones, attingens 170-230 W/m·K — 10 fere alumine. Hoc eos ideales facit ut summus potentiae laser diodes, IGBT moduli in vehiculis electricis, et RF amplificatoria potentia in 5G infrastructurae. Negotiatio-off est insigniter superior pretium fabricationis aluminae comparatum.
3. Pii Nitride (Si₃N₄) Ceramic Substrate
Silicon nitridum substratum in duritia et fractura resistentiae mechanicae excellunt eosque potiorem electionem faciens pro modulorum autocinetorum potestate cycli scelerisque subiecta. Cum scelerisque conductivity of 70-90 W/m·K et flexurae vires excedens 700 MPa , Si₃N₄ outperformat AlN in ambitibus tremulis-gravis sicut EV drivetrales et invertores industriales.
4. Beryllium Oxide (BeO) Ceramicum Substratum
BeO subiecta praebent conductivity eximiae scelerisque in 250-300 W/m·K summa, cuiusvis oxydi ceramici. Sed beryllium oxydatum pulveris toxicus est, ancipitia faciens fabricandi usumque eius stricte regulatum. BeO imprimis invenitur in systematibus militaribus radar, aerospace avionicis, et summus potentia tubi iter-undae ampliantis.
Ceramic Substrate Materia Comparatio
| Material | Scelerisque Conductivity (W/m·K) | Flexurae fortitudo (MPa) | Pretium relativum | Prima Applications |
| Alumina (Al₂O₃) | 20–35 | 300-400 | low | Dolor electronics, LEDs, sensoriis |
| Aluminium Nitride (AlN) | 170-230 | 300-350 | Summus | potentia EV moduli, 5G, laser diodes |
| Pii Nitride (Si₃N₄) | 70–90 | 700–900 | Medium-Summus | Automotive inverters, tractio foras |
| Beryllium Oxide (BeO) | 250–300 | 200-250 | Ipsum Altissimum | Radar militaris, aerospace, TWTAs |
Captio: Comparatio quattuor materiarum subiectarum primarum ceramicarum per operas scelerisque, vires mechanicas, sumptus, ac typicam finem-usum applicationis.
Quomodo Substrates Ceramic Manufactured?
Substratae Ceramicae fiunt per processus multi-gradus sintering qui crudum pulverem in laminas densas et praecise dimensivas transformat. Intellectus cursus faciendi adiuvat fabrum tolerantias specificare et superficies recte finitur.
Gradus I - praeparatione pulveris et mixtionis
Summus puritas Ceramici pulveris miscetur cum ligatoribus organicis, plasticizantibus, et menstrua ad slurriam creandam. Castitas temperantiae in hac scaena directe afficit dielectricam constantem et thermarum conductivitatem subiecti perfecti.
Gradus II - Tape mittentes aut arida premens
slurria in schedas tenues (taenicas fusuras multilateras subiectas) vel uniaxialiter in pacta viridia deprimitur. Tape mittentes producit stratis graciles 0.1 mm , ut LTCC (Cramicus humilis Temperature Co-accensus) multiplices structuras in RF modulorum adhibeas.
Gradus III - Debinding et Sintering
Corpus viridis ustum est 1,600-1,800°C in atmosphaerae sobrie (nitrogenium pro AlN oxidatione prohibente) ad ligamenta organica urere et grana ceramica densare. Hic gradus finalem porositatem, densitatem, dimensionem accurate determinat.
Gradus IV - Metalization
Vestigia conductiva adhibentur una ex tribus artificiis principalibus; DBC (Direct Bonded Cuprum) , AMB (Active Metal Brazing) , vel cinematographica tabularia cum argento/platino pastes. DBC dominatur in potentia electronicorum, quia ligat aes directe ad ceramicam in eutectica temperatura (~ 1,065°C), robustam iuncturam metallurgicam sine adativo creando.
Ceramic Substrate vs. Other Substrate Genera: A Direct Comparatio
Ceramic substrat PCBs outperform FR4 et metallo-core PCBs in potentia alta densitates etsi plus unitatis cost. Rectum subiectum dependet ab operante temperie, dissipatione potentia, ac requisita firmitate.
| Property | Ceramic Substrate | FR4 PCB | Metal-Core PCB (MCPCB) |
| Scelerisque Conductivity (W/m·K) | 20-230 | 0.3-0.5 | 1-3 |
| Max Operating Temp (°C) | 350–900 | 130-150 | 140–160 |
| Dielectric Constant (in 1 MHz) | 8-10 (Al₂O) | 4.0–4.7 | ~4.5 |
| CTE (ppm/°C) | 4-7 | 14-17 | 16-20 |
| Materia relativa Pretium | Summus | low | Medium |
| Hermetic Sigillum | Ita | No | No |
Captio: Caput-ad-capitis comparationem subiectarum ceramicarum contra FR4 PCBs et nucleum metallicum PCBs trans clavis thermas, electricas, et parametri sumptus.
Ubi sunt Ceramic Substrates Used? Clavis Industry Applications
Substratae Ceramicae explicantur ubicumque potentia densitatis, constantiae, et temperaturae extrema opposita polymerum tollunt. Ex machinarum administratione in EV ad transceatorem intra satellitem, subiectae ceramicae per insignem industriarum latitudinem apparent.
- Electric Vehicula (EVs); AlN et Si₃N₄ subiectae in IGBT/SiC modulorum potentiae commutationes mutandi damna administrant et 150,000 cyclos scelerisque in vehiculum vita sustinent. Typical EV tractio inverti continens 6-12 substrata ceramico-substructio modulorum potentiae.
- 5G Telecommunicationes: LTCC multilayer substratorum ceramicorum efficiunt moduli ante-finem miniaturizati RF (FEMs) qui in frequentiis millimetris undarum (24–100 GHz) agunt, cum signo ignobili et proprietatibus dielectricis stabilis.
- Virtus industrialis Electronics: Summus potentia motoria agitet et inverters solares DBC substratis ceramicis nituntur ut centena watts per moduli continue dissipant.
- Aerospace and Defence; BeO et AlN subiecta resistunt -55°C ad 200°C cyclos in avionicis, ductu electronicorum missilium, et systemata radar gradatim ordinata.
- Medicinae machinae: Alumina biocompatibilis subiecta in defibrillatoribus implantandis et subsidiis audiendis adhibentur ubi hermeticity et diuturna stabilitas non negotiabilia sunt.
- Princeps Power LEDs: Alumina ceramicae substrato FR4 substituunt in alto-luminantiae DUXERIT ad stadium illustrandum et horticulturae lumina crescunt, ut coniungantur temperaturae infra 85°C ad 5W per LED.
DBC vs. AMB Ceramic Substrates: Intelligentes Metallizationem Difference
DBC (Direct Bonded Cuprum) and AMB (Active Metal Brazing) represent two fundamentally different approaches to bonding copper to ceramic singulae cum propriis viribus pro densitate et scelerisque cycli requisitis specificae potentiae.
In DBC, claua aeris alumina vel AlN ad ~1,065°C per aeneum oxygenium religatur. Hoc vinculum interfaciei tenuissimum efficit ( accumsan tenaces essentialiter nulla ) praestantia perficiendi scelerisque cedens. DBC in AlN potest portare current densitates supra 200 A/cm² .
AMB admixtis (typice argenteis-aeris-titanis) utitur aere activo ad Si₃N₄ ad 800-900°C. Titanium chemicum cum superficie ceramica reagit, ut nexus cupri ad ceramicos nitridas quae DBC processi non possunt. AMB subiecta in Si₃N₄ demonstrabo superior potentia cycling reliability - over 300,000 circuitus ad D = 100 K — eos faciens vexillum industriae pro inverters automotivas tractus.
Emergentes trends in Ceramic Substrate Technology
Tres trends emergentes designantes substratae ceramicae formant : trabea ad semiconductores late-bandgap, 3D fasciculatio infixa, et fabricandi sustineri agitatae.
Wide-Bandgap Semiconductors (SiC and GaN)
Sic MOSFETs et Gan HEMTs switch in frequentiis of 100 kHz-1 MHz fluxiones caloris generantes supra D W/cm². Haec necessaria procuratio scelerisque impellit ultra quae alumina traditionalis subiecta tractare possunt, mittentes celeri adoptione AlN et Si₃N₄ substratos ceramicos in modulorum potentiae generationis proximae.
3D Heterogenea Integration
LTCC multilayer substratorum ceramicorum nunc efficiunt 3D integrationem partium passivorum (capacitores, inductores, filtra) directe intra stratis substratis, reducendo comitem componentium usque ad 40% et detractans vestigium moduli - critica ad generationis proximae antennas phased ordinatae et radar autocinetum.
Processus vestibulum viridis
Pressura adiuti sintering ars ut scintilla plasma sintering (SPS) densationis temperaturae minuere 200-300°C et tempus ab horis ad minuta dispensando, energiae consummationis in AlN substrata productione secante 35% aestimata.
Frequenter Interrogata de Ceramic Substrates
Q1: Quid interest inter subiectam ceramicam et PCB ceramicam?
A Ceramico PCB est tabula circuli perfecti in subiecta ceramico aedificata. Substratum ceramicum est ipsa materia basi nuda — lamina rigida ceramica — dum ceramic PCB includit metallamenta vestigia, vias et superficies parata ad ascendendum componentes conficit. Omnes ceramici PCBs utuntur substratis ceramicis, sed non omnes subiectae ceramicae fiunt PCBs (nonnullis adhibentur pure sicut calor diffundentium vel mechanica subsidia).
Q2: Possuntne ceramici subiectae cum processibus solidandis liberis plumbeis adhiberi?
Ita. Ceramici subiectae cum nickel/auro (ENIG) vel nickel/argenteo finiuntur, plene componi possunt cum SAC (stan-argento) plumbi liberi solidi admixti. Scelerisque massa et CTE ceramici factores in refluxu profiling debent ne crepuerit in aggere scelerisque celeri. Typical rate tutum aggerem 2-3°C per alterum pro alumina subiecta est.
Q3: Cur subiecta ceramica melius CTE adaptare pii quam FR4 habent?
Pii CTE of ~2.6 ppm/°C. Aluminae CTE est ~6-7 ppm/°C, et AlN ~4.5 ppm/°C — tam insigniter propius ad Pii quam FR4 14-17 ppm/°C. Haec mismatch reductio minimizet iuncturam solidariam et lassitudinem mori-attendi in cyclo scelerisque, directo extendit vitam fasciculi semiconductoris potentiae operationalis ab milibus ad centena milia cyclorum.
Q4: Quam crassa sunt typicam tellus subiecta?
Vexillum crassitudines vagarentur a 0.25 mm usque ad 1.0 mm ad maximam vim electronicarum applicationum. Tenuiores subiectae (0.25-0.38 mm) resistentiae scelerisque minuuntur sed fragiliores sunt. Virtus alta DBC subiecta typice sunt 0,63 mm ad 1.0 mm crassa. LTCC multilayer substratum pro applicationibus RF ab 0,1 mm per taenia pervagari potest usque ad plura millimetris summa ACERVUS altitudinis.
Q5: Quaenam superficies finitae optiones praesto sunt pro subiecta ceramic?
Communis metallizationis superficies finit: cuprum nudum (pro immediato mori affigere vel solidare), Ni/Au (ENIG — frequentissimum ad convenientiam filum compaginationis), Ni/Ag (pro plumbo libero solidatorio), et argentum vel platinum substructio crassae membranae pro reticulis resistentibus. Electio pendet ex vinculo methodi (filo compagis, flip-chip, solidandi) et requisita hermetica.
Conclusio: Estne Ceramic Substratum Ius pro Application?
Substratum Ceramicum ius est optio quando scelerisque effectus, diu terminus constantiae, et operandi temperamentum excedunt facultates polymerorum optio. Si applicatio tua vim densitatis supra 50 W/cm involvit, temperaturae operativae excedentes 150°C, vel plusquam 10,000 cyclos scelestos in vita sua, substratum ceramicum — sive alumina, AlN, sive Si₃N₄ - fidem liberabit quam FR4 vel MCPCBs constitutione non potest.
Clavis est materialis lectio: usus alumina ad applicationes sumptus-sensitivas, moderandas potentias; AlN maximam scelerisque luxuriam; Si₃N₄, pro tremore et potentia cycli diuturnitatis; et BeO nisi ubi normae permittunt et nihil aliud est. Cum potestate electronicorum forum accelerandi per EV adoptionem et 5G rollout; tellus subiectums modo plus centralis in hodiernis electronicis machinalis crescere.
Machinatores substratos specificantes postulare debent notitias materiales pro conductivitate scelerisque, CTE, et flexurale vires, et optiones metallizationes validas contra processuum solidandi et compaginandi. Prototypum probatio per cycli scelerisque expectati remanet unus fidelissimus predictor campi effectus.
